Данная педаль была куплена на Ebay как нерабочая. Для собственного развлечения.

[дальше много букв, картинок - описание ремонта]

В общем и целом педали серии Guyatone Micro мною категорически любимы. У меня было несколько овердрайвов, нойзгейт, тюнер. Все отличного качества и с отличным звучанием/фукнционалом.

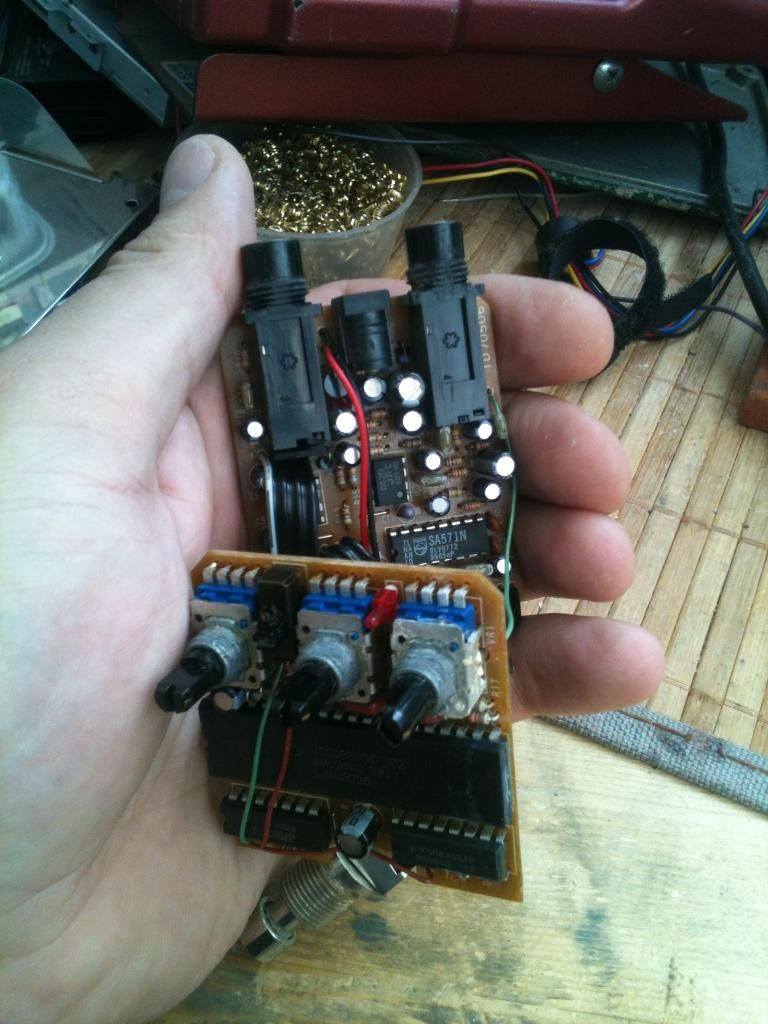

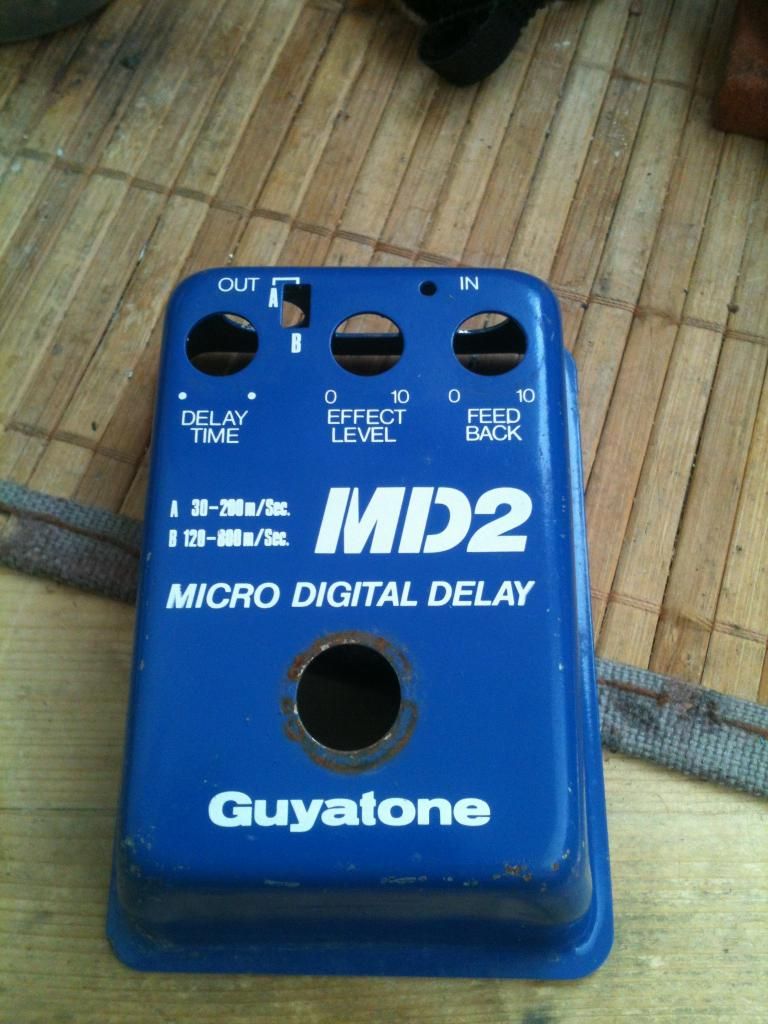

Приступаю к разборке девайса. Несколько gutshot картинок.

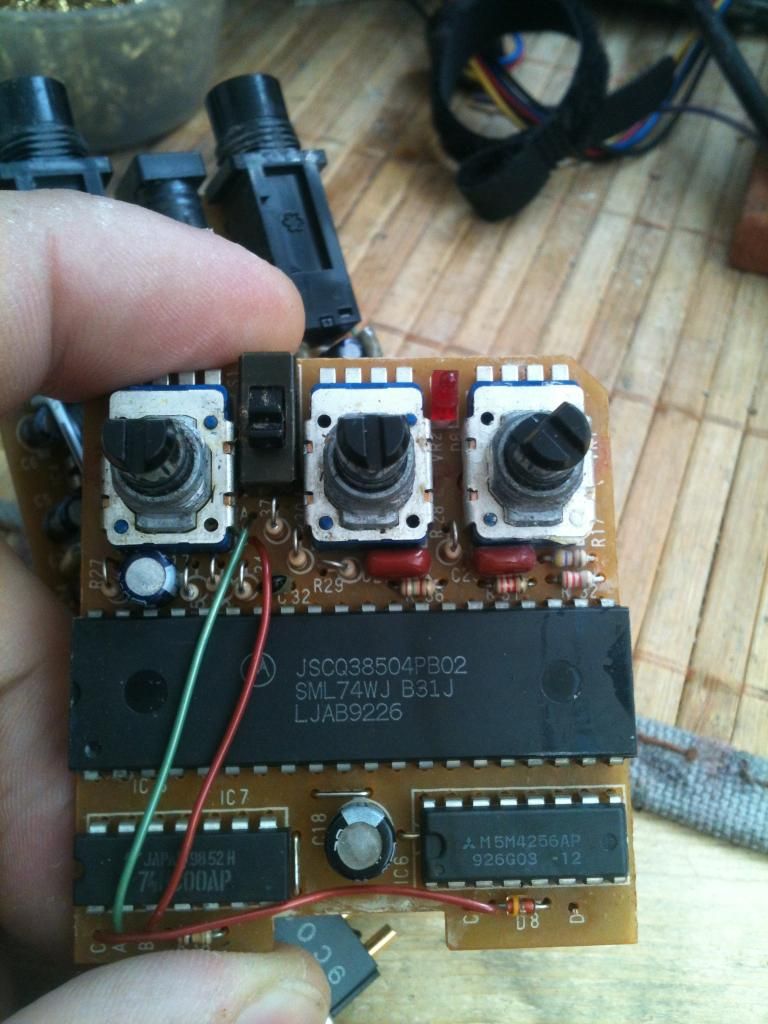

Отличный longchip задержки. Boss DD-2 передаёт привет :)



Наличие чипа SA517 (NE570) говорит о приличном делее с аналоговой обработкой сигнала.

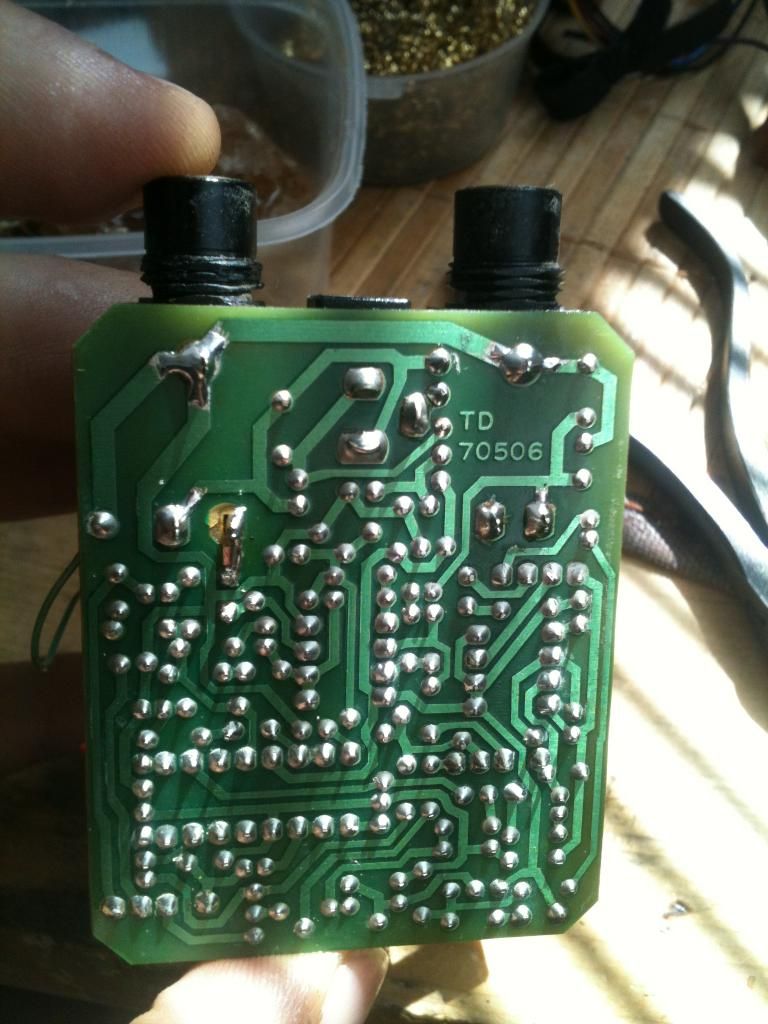

Начинаю осмотр платы. Видны следы влажности и несмытого флюса:



Практически всегда в педалях от механических нагрузок страдают гнезда входа/выхода и питания. Внимательно приглядываемся:

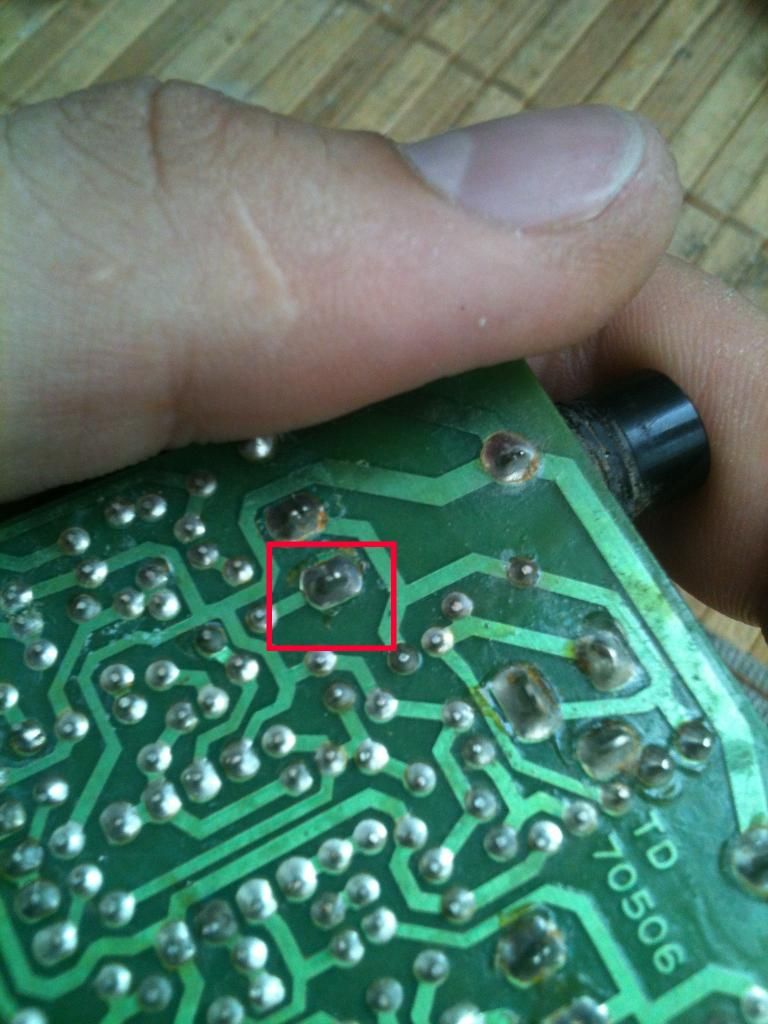

И видим характерное место отрыва контактной площадки на плате. Классика.



Так несущую функцию для платы выполняют, фактически, гнезда, то механическая нагрузка приходится от них на плату в местах пайки контактов. Тут 2 варианта - либо рвет пайку, либо плату. Так как припой у Guyatone хороший, то страдает плата.

Зачищаю лак платы для дальнейшей пропайки всех потенциальных проблемных мест.

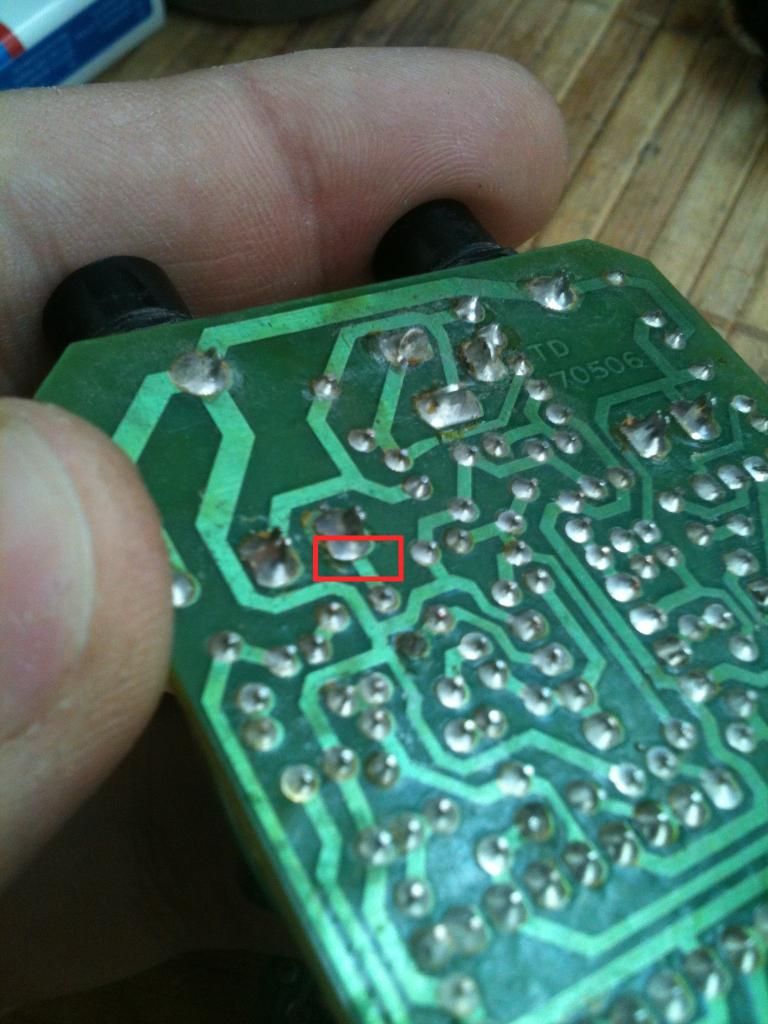

Виден уже начавшийся отрыв ещё одной контактной площадки (по центру фото, маленькая трещина, вскрылась после счистки лака).

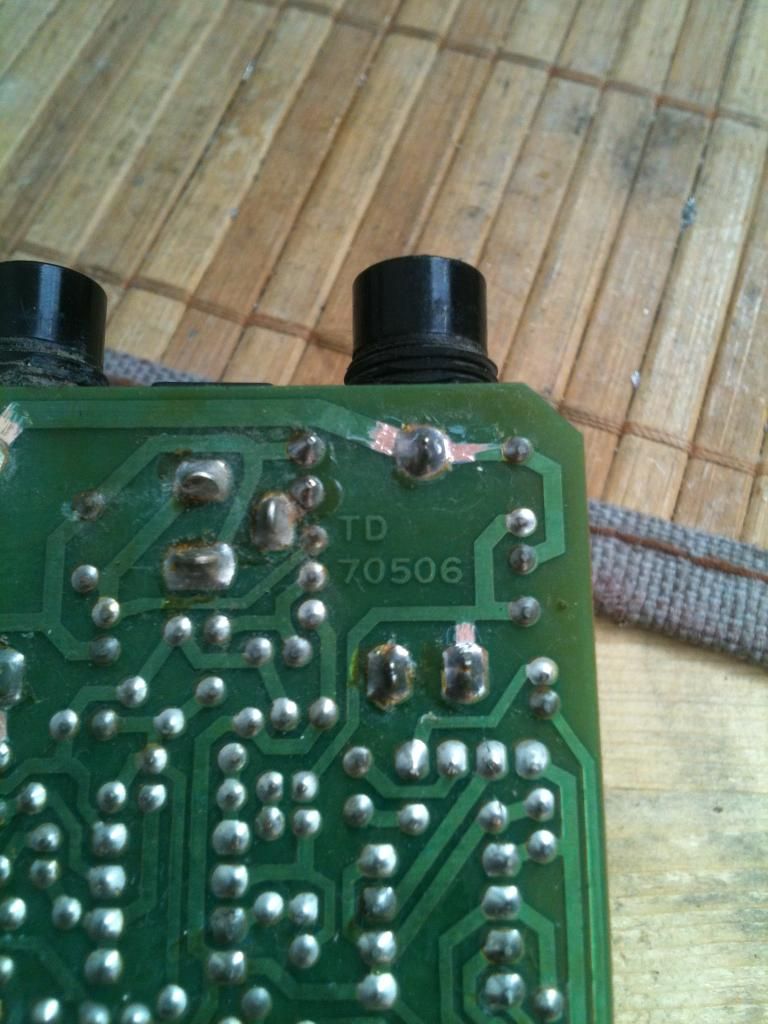

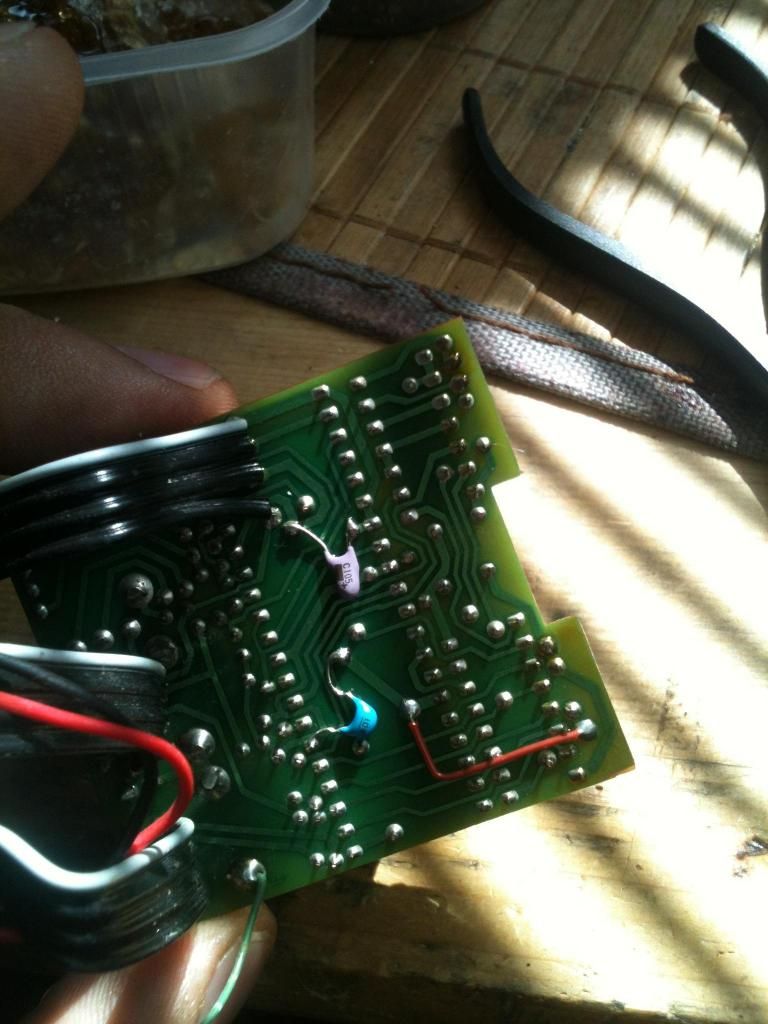

Аккуратно пропаиваю все точки. Т.к. контактная площадка на входном гнезде оторвана, то заменяю дорожку кусочком провода.



Промываю плату от грязи обычной зубной щеткой, смоченной в спирте с небольшим количеством канифоли. Канифоль придаст блеск плате и защитит от влажности.

Подсоединяю питания и вход / выход. Профит!

Отлично звучащий делей!

P.S.
Я ремонтирую простые и сложные поломки педалей, процессоров, усилителей.
Найти меня просто: http://vk.com/pedalshop

Tags:

2 comments or Leave a comment
Посредник, услугами которого я был недоволен, потерял всякий стыд и откровенно обманывает.

Посылки высылаются у людей по месяцу. Моя висит пока 10 дней на отправке. И выходит вероятность попасть на новую таможку...

Люди, уходите от него, бегите как от прокаженного.

Шопотам - уходи.

Tags: ,

Leave a comment
Я - Ебей задрот. Моему аккаунту уже почти 10 лет. И я много покупаю. Всего. Разного.

И очень много пользовался услугами компании Shopotam (EbayToday) по MailForwarding. Вообще, тарифы удобные, всего раз на моей памяти теряли мой стафф, деньги за него возвращали.

И тут они решили открыть ещё один склад в США для получения посылок. В другом штате. А тут как раз я решил очередную (31ю по счету) посылку на 10+ кг собрать.

Упаковка идёт неделю. Написал в службу поддержки. Получил вот такое:

1

Спрашивается - какого хера, Шопотам?

Есть несколько конкурирующих посредников, позволять себе такое?

Я терпел косяки по фотографированию, длительной упаковки и хуевому медленному сервису. Терпел отсутствие коммуникации при возникающих проблемах, тормозным ответам техподдержки по 2е суток. Натерпелся.

Tags: ,

10 comments or Leave a comment
Педаль попала в ремонт с диагнозом "не работает". Собственно, была куплена на Ebay для собственного развлечения в состоянии "For parts or not working".



[дальше много букв, картинок - описание ремонта]

Включение эффекта ничего не дало. Т.е. блок показывает потребление педалью = 0.

Для педалей 80х годов характерны неисправности, связанные с отрывом элементов от платы под давлением. В первую очередь, традиционно, страдают гнезда входа / выхода и питания.

Приступаю к разборке педали для дебага, т.к. вышеупомянутые гнезда характерно покачиваются, - снимаю ручки, откручиваю все винтики - и педаль легко разбирается на составляющие части:



Как видно, корпус отлично заэкранирован графитом внутри, что положительно сказывается на отсутствии шумов. Действительно, на большом гейне не шумит :)
Также можно отметить, что есть "лишние" отверстия, закрытые накладкой лицевой панели. Очевидно, что набор эффектов был различным. По вертикальным полосам можно предположить наличие педали с эквалайзером (все педали этой серии можно посмотреть тут - http://www.effectsdatabase.com/model/ibanez/multi). На самом деле их было приличное количество.



Фото задней крышки - в 80е явно не экономили резины для больших ножек, чтобы педаль не скользила и корпус не испытывал механических нагрузок.

Надеюсь, немного фото платы не утомят читателя :)



Общий вид показывает, что мультиэффект, фактически, собран из 3х готовых педалей. Производитель - Maxon.



Со стороны пайки заметно ещё больше.



Овердрайв. Аналогов от Ibanez по схеме особо не искал, однако полагаю, что без TS9 здесь не обошлось :)



Делей с отдельным выпрямителем на 5в и подстроечным резистором клока.



И чип задержки Maxon 4102F, смонтированный на задней стороне платы со стороны пайки. Применялся, к примеру, в Ibanez DDL10.



Хорус на связке чипов MN3207-MN3102. Типичный набор для Ibanez CS9 выпуска конца 80х годов.

Вот и неисправность педали - оторванное гнездо питания. Восстанавливаю его работоспособность, зачищая плату от лака и пропаивая дорожки с дополнительным усилением проводом, чтобы избежать дальнейшей нагрузки на место пайки:



Заодно пропаиваю гнезда 1/4 jack, которые тоже часто отрывают от платы:



Эффект заработал! Нормальное потребление тока и наличие сигнала! PROFIT, да не профит.

Вылезают стандартные заболевания педалей Ibanez 10й серии, а именно - шуршание потенциометров (вплоть до пропадания всего сигнала), а также очень плохая работа ножных переключателей (их в педали 4).

Потенциометры удаётся восстановить с помощью спрея Contact Clean, а вот кнопки, к сожалению, невосстановимы. От времени и нечастого использования они покрываются окислом, который, конечно, смывается очищающим спреем, однако, стабильного срабатывания это не возвращает. Заменяю на аналогичные новые, имеющиеся в наличии ввиду частых ремонтов педалей Ibanez :)

PROFIT. Эффект отремонтирован. Звук НЕВЕРОЯТЕН. ТОТ САМЫЙ ТОН. Собственно, пара демо с youtube:





P.S.
Я ремонтирую простые и сложные поломки педалей, процессоров, усилителей.
Найти меня просто: http://vk.com/pedalshop или pedalshop.ru

Tags: ,

2 comments or Leave a comment
Педаль попала в ремонт с диагнозом "не работает". Первичный осмотр показывает наличие подозрительного светодиода, приклеенного скотчем. Ну а внутри...



...сама эстетика!!! Такие педали я называю "инвалидами". Обычно их ремонт стоит дороже, т.к. приходится исправлять чужую "работу".

[дальше много букв, картинок - описание ремонта]

Хочется написать "я просто оставлю это здесь":











Пайка просто полнейшая печаль... Педаль перевели на трубайпас, загадив плату.

Отчищаю от припоя все отверстия, заодно починив причину неработоспособности - треснувший припой гнезда питания, из-за которого педаль не работала.



Плату потом отмыл, конечно же, спиртом.

Далее просверливаю отверстие и устанавливаю индикаторный светодиод по-человечески:



На фото видно, что моя рука дрогнула и сверло чуть покоцало педаль. Надеюсь, что заказчик не обидится.

Хинт - в кастомных CryBaby есть подготовленные места для засверливания 5мм светодиодов индикации прямо у носка педали. Они идеально подходят, остаётся только аккуратно допросверлить их.

Далее моё чувство эстетически прекрасного не позволило мне отдать педаль с чудо-пайкой.

Заменяю почти все провода (кроме части заводских) на МГТФ. Если честно, то не особо причёсываю, однако закрепляю их стяжками.



PROFIT. Педаль не только отремонтирована. У неё стал значительно лучше тон.

P.S.
Я ремонтирую простые и сложные поломки педалей, процессоров, усилителей.
Найти меня просто: http://vk.com/pedalshop или pedalshop.ru

Tags: ,

2 comments or Leave a comment
Педаль попала в ремонт с диагнозом "не работает". Первичное включение показало чуть завышенное потребление в 26мА. Ну и полное отсутствие прохождение сигнала через педаль в режиме искажения. Правда, индикаторный светодиод загорается



[дальше много букв, картинок - описание ремонта]

Как обычно - я разбираю педаль и осматриваю плату на предмет сгоревших элементов.



Плата выглядит отлично. Диод защиты от переполюсовки по питанию явно не сгорел (1n4007, у моего большого пальца), потёков электролита с конденсаторов фильтра питания (большие, синего цвета) нет. Все провода плотно держаться в колодках, не шевелясь.

После разборки педаль всё так же не работает :)

Нахожу схему в интернете для справки и запускаю тестовый сигнал с плеера/звукового генератора на вход устройства.

Замечаю весьма характерный признак потенциальной проблемы - ограничивающие светодиоды "не работают". Объясню - в схеме ограничения сигнала часто используют встречно-параллельно включенные (плюс на минус и наоборот) разнообразные диоды для получения ограничения сигнала. (Свето)диоды при прохождении сигнала характерно светятся "в так музыке".
Отсутствие свечения светодиодов - признак либо непрохождения сигнала, либо отсутствия питания.

Проверяю цепь питания согласно схемы - всё работает, на ОУ есть питание. По схеме светодиоды стоят на выходе после сдвоенного ОУ IC1. Следовательно, стоит проверить наличие сигнала на входах/выходах ОУ по даташиту:



Кстати, в педали стоят ОУ TL072. Это сдвоенный ОУ с типовым расположением выводов "как у 4558".

Естественно, на выходе 0:



Меняем ОУ с помощью оплетки для снятия припоя:





И проверяю зажигание светодиодов от прохождения через них сигнала:



PROFIT. Да не profit.

Педаль всё так же не работает. Сигнал, согласно осциллографу и визуальным признакам свечения светодиодов в такт звуковому сигналу, на выходе отсутствует.

Повторяю процедуру проверки прохождения сигнала:



И в итоге под замену попадают все три ОУ педали!



PROFIT, искаженный сигнал на выходе :)

P.S.
Я ремонтирую простые и сложные поломки педалей, процессоров, усилителей.
Найти меня просто: http://vk.com/pedalshop или pedalshop.ru

Tags: ,

Leave a comment
Конечно, об этом писали реально 100500 раз. И гугл выдает огромное количество статей о том, как качество запаять по-быстрому проводочек, транзитор или чего там обычно паяют. Ниже я описываю свой подход и высказываю своё мнение, основанное на своём опыте паяльно-лудильных работ.

[Умные мысли, картинки и проч. о паянии]

Паяние - на 30% правильные инструменты, и на 70% - опыт. Ну, во всяком случае мне так кажется. Постараюсь рассказать обо всем по порядку.

Инструменты для паяния гитарных педалей в частности это:

1. Припой - только хороший 60/40, только Asahi, только с флюсом внутри :)
2. Оплетка для снятия припоя - подойдет любая, 2-2.5мм шириной для начинающих.
3. Флюс - паяльный жир - наше всё. Нужен скорее для выпаивания элементов.
4. Канифоль - тоже иногда не повредит. Исключительно сорта "А".
5. Паяло - 25-40Вт, желательно с регулировкой температуры и её отображением. Lukey - вполне подойдет, Goot - вообще хорошо. Ещё нужно присмотреть жало, чтобы удобно паять. В стоке идёт тонкое, я добавляю "лопатку".
6. Очищающие средства для паяла - губка и латунная стружка в банке.
7. Очищающие средства для платы/пайки - изопропиловый спирт. Медицинский мне лично не катит, т.к. оставляет характерный белый мерзкий налёт.

Опыт - это количество паек. Это именно то, сколько раз вы ткнули паялом в плату.
Постараюсь описать идеальный с моей точки процесс, начиная с подготовки и заканчивая финалом - правильной пайкой.

1. Прогрев паяльника - включите станцию на температуру пайки. Для обычного припоя типа рекомендованного выше это около 300 градусов.
2. После прогрева перейдите к чистке жала, если на нем есть черный нагар. Просто несколько раз (до очистки жала) почистите его об латунную стружку (возвратно-поступательными движениями)
3. Снимите с жала окислы. Для этого достаточно кратким прикосновением протрите жало об мокрую губку
4. Залудите очищенное жало. Трубку припоя поднесите к жалу и растворите минимальное количество припоя на жале. Жало должно характерно блестеть, это видно на обучающих роликах
5. Поднесите жало паяльника и трубку припоя (да, в процессе участвуют ОБЕ руки) к месту пайки
6. Аккуратно приложите жало к месту пайки, чтобы нагреть его. В зависимости от массы может потребоваться до 2-3х секунд, для обычной пайки это буквально половина секунды
7. Приложите трубку припоя к месту соединения жала паяльника и места пайки. Припой должен начать плавиться. Контролируйте количество расплавленного припоя, дозируя количество расплава. В случае, если припой плавить на жале, а затем подносить к месту пайки, чтобы припой перетек на место пайки, это приведет к непропаю, загаживанию места пайки, выгоранию флюса, содержащегося внутри трубки припоя, и, как следствие, преждевременному загаживания жала паяльника.
8. Расплавливаемый припой должен принять форму аккуратной капли. Если получается "худая" капля - припоя мало, "толстая" - много
9. Уберите жало паяльника и дайте припою остыть. Поверхность остывшего припоя должна быть красивой, гладкой и блестящей. В случае крошения/кристаллизации нарушены условия процесса
10. Повторите процесс 10 тысяч раз. Постепенно будет получаться всё лучше и лучше :)
Опционально - смывка остатков флюса с платы. Он выглядит как блестящее пятно вокруг свежей пайки, может также выглядеть непонятными брызгами капель. Не все флюсы пассивны, некоторые со временем могут вообще разъесть пайку. Поэтому для хорошего девайса можно потратить немного спирта. Достаточно смочить любой ватный тампон и хорошенько протереть плату.
Также после чистки можно побрызгать плату защитным лаком, чтобы она не тускнела (медь/пайка не оксидировала) - это улучшит ремонтопригодность и срок службый/надежность девайса.

Опыт можно получить из также из видео. Ниже прекрасные обучающие видосики, рекомендую! (вообще это части одного фильма, однако выбраны специально, т.к. считаю часть из них неактуальной):











Tags: ,

Leave a comment


Boss black label прекрасны. Нет, они просто ОХУЕННЫ. И не слушайте никого, что это всё глупости и не стоит переплачивать. Стоит. СТОИТ.

[дальше много букв, картинок - описание ремонта]

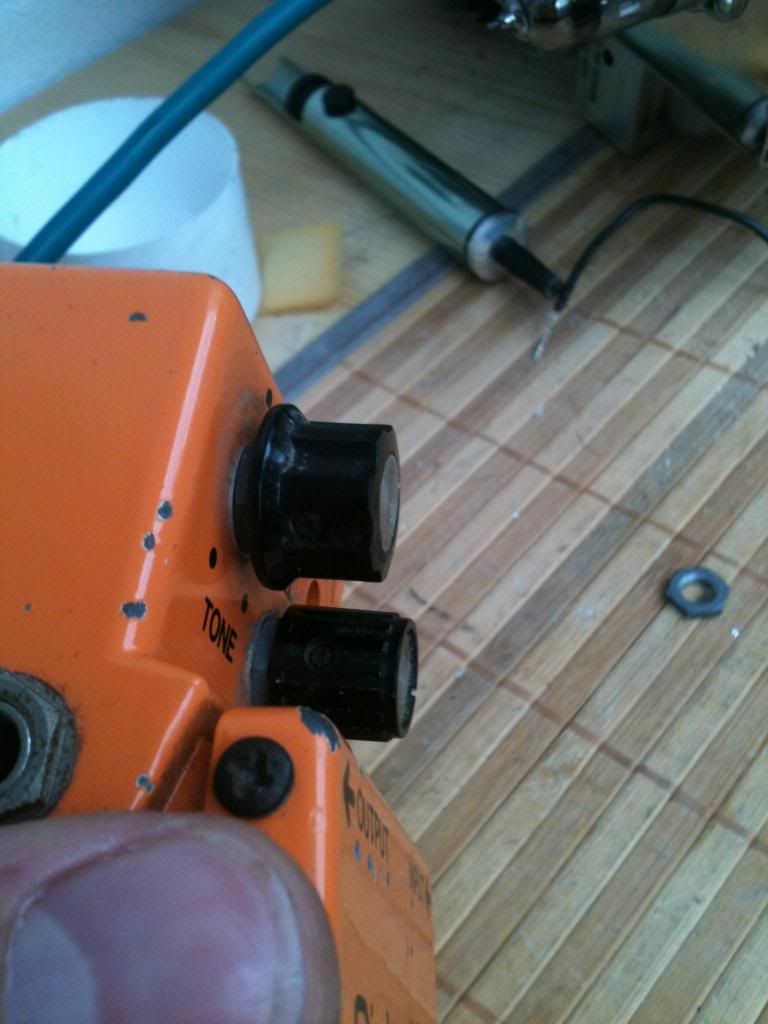

Одна из характерных черт педалей Boss "досерийной" версии - ручки управления на винтах, а также другой винтик крепления ножной педали.



Плюс надпись на backplate POWER DC - 9V на серебристой полосе.



Данная педаль была куплена на Ebay с диагнозом - "не работает". При внешнем осмотре выявлено оторванное гнездо батареи, замыкающее на корпус, а также покрытый окислом разъем внешнего питания. Гнездо заменил сразу на новое, а раритетный разъем, характерный для педалей MIJ (made in Japan) почистил deoxit.





При подключении в усилитель педаль заработала! Однако, недолго. Звук шёл с прерываниями, как будто что-то оторвалось или отломилось внутри.

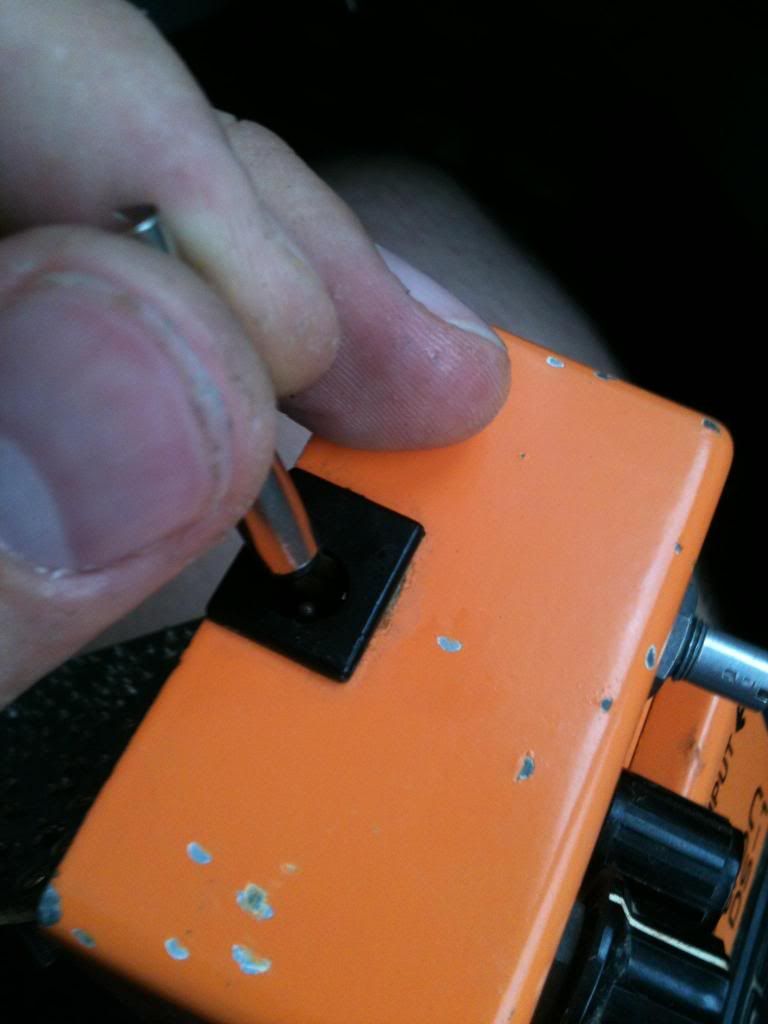

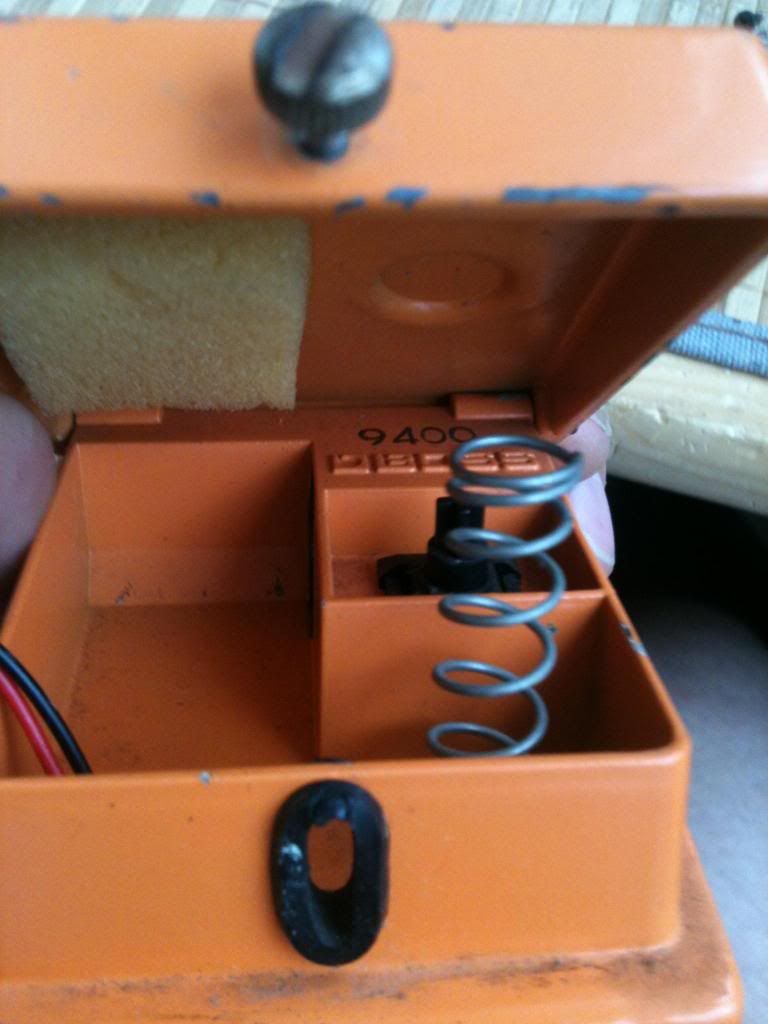

Открываю педаль... Кстати, все винтики на гроверах, что ещё раз подтверждает первую серию педали.

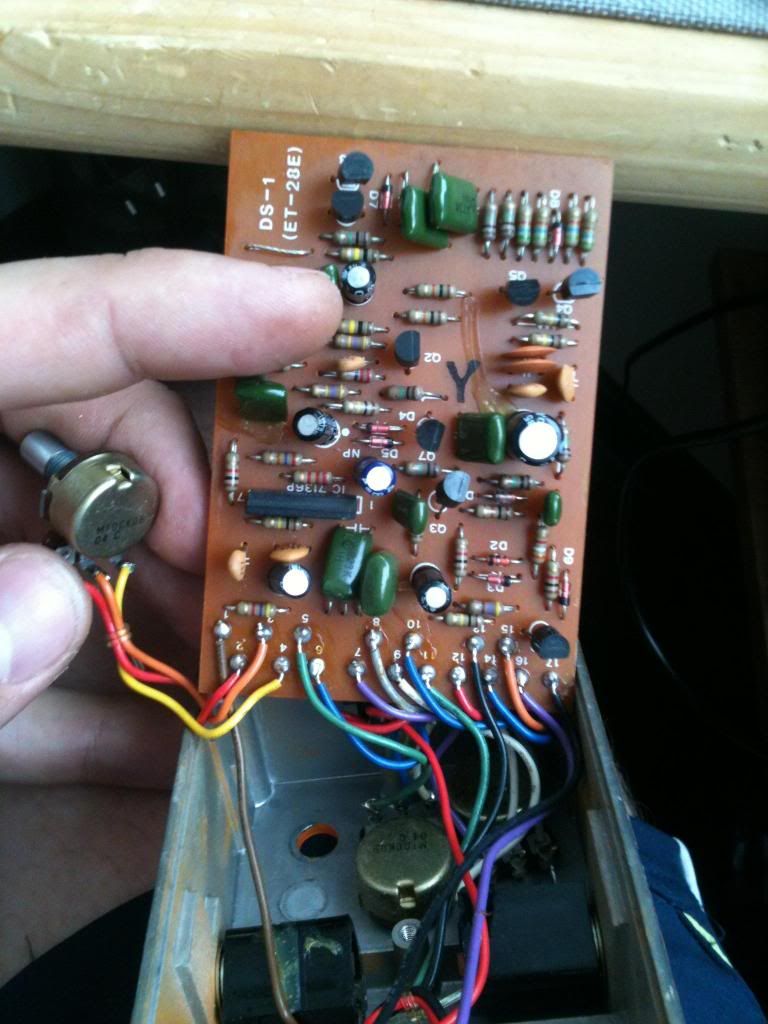

Внутри тоже красота! Все провода аккуратно связаны мягкими резиночками, а важные сигнальные - даже приклеены для надежности.
Аккуратно тяну за каждый провод и прозваниваю соединение - ничего, всё идеально. Тогда, очевидно, глючат поты. Проверяю все путем покачивания вала при включенной педали - звук прерывается на потце Distortion.



Что ж, пора его искупать в deoxit и смазать силиконовой смазкой, а в крайнем случае - заменить. Осторожно снимаю с него крышку и вижу, что он просто черный внутри от окисла.



Чищу и смазываю.

Педаль зазвучала.

PROFIT!

P.S.
Я ремонтирую простые и сложные поломки педалей, процессоров, усилителей.
Найти меня просто: http://vk.com/pedalshop или pedalshop.ru

Tags: ,
